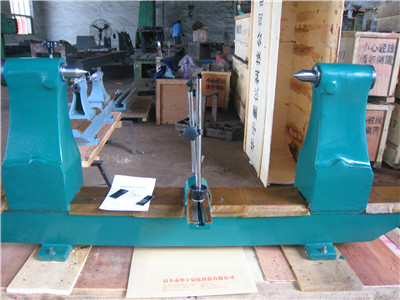

加高偏擺儀

加高偏擺儀

產品分類:偏擺儀系列
產品簡介: 一、本產品主要用于檢測軸類、盤類零件的徑向跳動和端面跳動。 二、 技術數據 1、 兩 大距離: 300mm 中心高度:100mm,零件 大直徑:500mm 2 、精度 兩......
訂購熱線:  18713771168


一、本產品主要用于檢測軸類、盤類零件的徑向跳動和端面跳動。

二、  技術數據

1、   兩 大距離: 300mm

中心高度:100mm,零件 大直徑:500mm

2、精度



兩 連線對儀座導軌面的平行度

中心線100mm范圍內對導軌的平行度

距500

距100

水平方向

不大于0.008

不大于0.005

不大于0.005

垂直方向

不大于0.008

不大于0.005

不大于0.005

三、測量步驟:1徑向圓跳動的測量:
  ⑴將零件擦凈,置于偏擺儀兩 之間(帶孔零件要裝在心軸上)使零件轉動自如,但不允許軸向串動,然后固緊二 座,當需要卸下零件時,一手扶著零件,一手向下按手把L即取下零件。
  ⑵將百分表裝在表架上,使表?xiàng)U通過零件軸心線,并與軸心線大至垂直,測頭與零件表面接觸,并壓約縮1~2圈后緊固表架。
  ⑶轉動被測件一周,記下百分表讀數的 大值和 小值,該 大值與 小值之差,為I-I截面的徑向圓跳動誤差值。
  ⑷測量應在軸向的三個截面上進行,取三個截面中圓跳動誤差的 大值,為該零件的徑向圓跳動誤差。

2端面圓跳動的測量:
  ⑴將杠桿百分表夾持在偏擺檢查儀的表架上,緩慢移動表架,使杠桿百分表的測量頭與被測端面接觸,并予壓0.4mm測桿的正確位置。
  ⑵轉動工件一周,記下百分表讀數的 大值和 小值,該 大值與 小值之差,即為直徑處的端面跳動誤差。
  ⑶在被測端面上均勻分布的三個直徑處測量,取其三個中的 大值為該零件端面圓跳動誤差。

四、使用過程中應注意的問題:
  1.偏擺儀是精密的檢測儀器,操作者必須熟練掌握儀器的操作技能,精心地維護保養,并指定專人使用。
  2.偏擺儀必須始終保持設備完好,設備安裝應平衡可靠,導軌面要光滑,無磕碰傷痕,二 同軸度允差應在L=400MM范圍內a向及b向均小于0.002MM。
  3.工件檢測前應先用檢驗棒和百分表對偏擺儀進行精度校驗,在確保合格后,方可使用。
